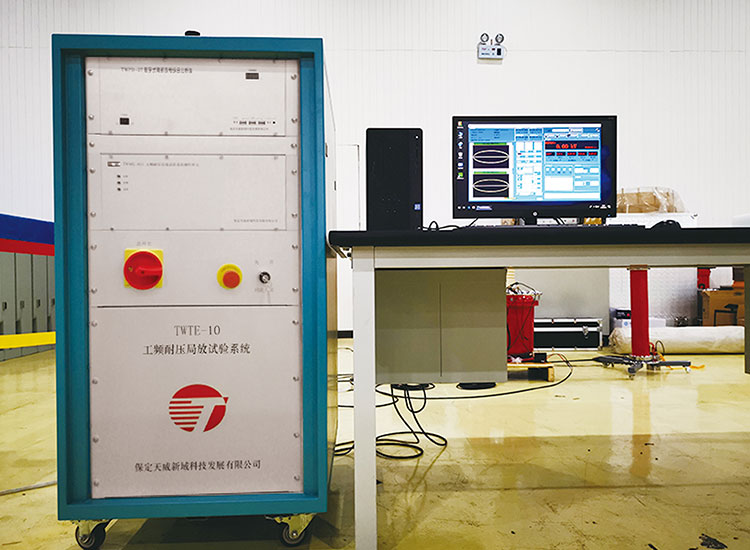

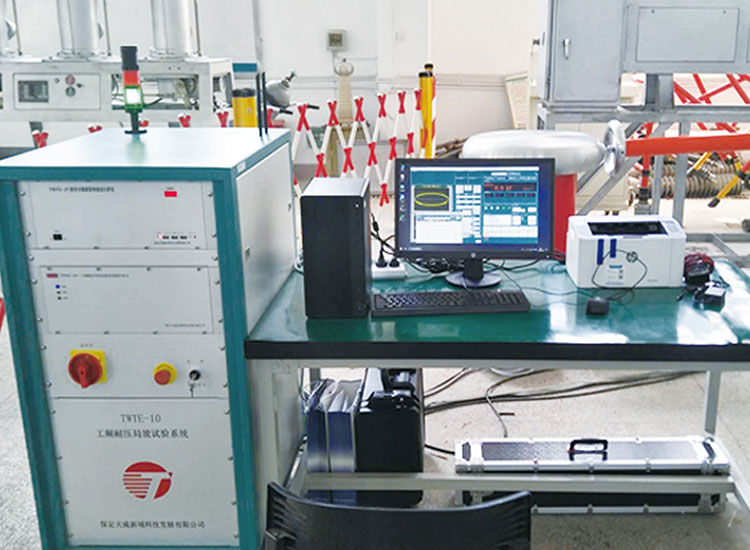

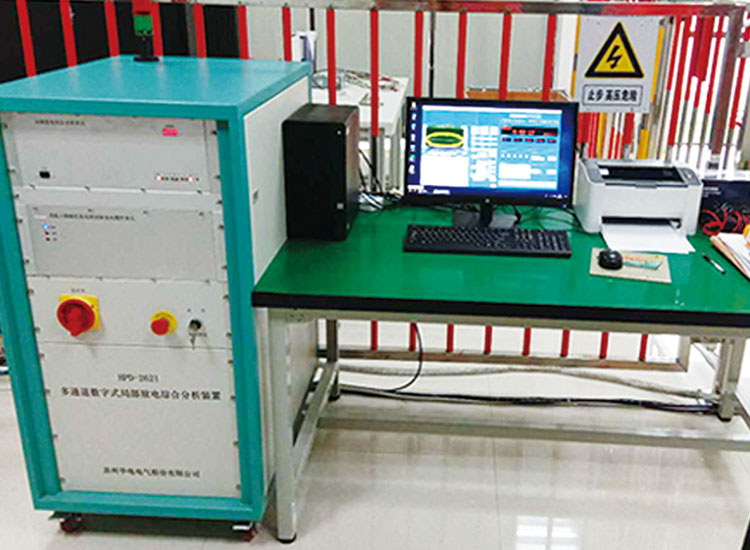

TWTE-A10 工頻耐壓及局放試驗系統
功能特點
(1)模塊化設計 系統采用模塊化設計,電氣結構高度集成化,結構布局美觀大方。其中局放檢測儀器、測控單元采用19寸4U全鋁上架機箱的標準化設計,外形美觀、方便安裝和維修維護;同時局放檢測儀器、測控單元、調壓設備等集成到一個19吋上架機柜中,集成度高、方便移動。
(2)無線組網 系統內部設備之間采用無線組網方式,減少了綜合布線,提高了試驗系統的整體美觀程度,同時使設備的布置更加靈活。
(3)電腦操作,調壓方式手自一體 系統提供手動/自動兩種調壓方式,測量、控制無實體按鈕,全部采用電腦操作。軟件采用歸一化界面設計理念,全部顯示操作規劃到一個界面當中,界面美觀、布置合理、操作簡便。
(4)一鍵試驗,操作簡單 系統采用一鍵操作設計方案,只需點擊一個‘開始’按鈕即可自動按照預先設定的模板完成整個試驗流程,使操作更加簡單、宜用。
(5)保護功能,程序邏輯控制與保護功能設計周密嚴謹,有效防止使用者誤操作。

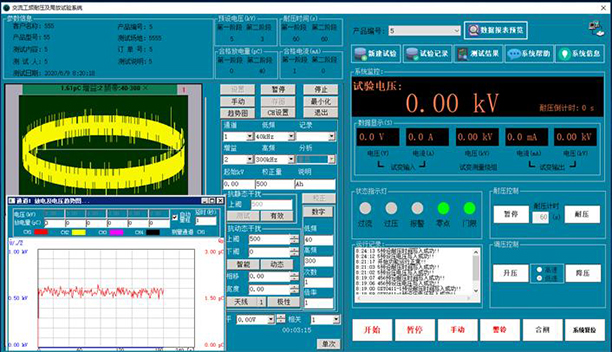

軟件功能介紹:
①大屏幕中文操作界面,操作簡單方便,步驟清晰簡潔;
②軟件集局放測量和加壓控制于一體,自動化程度高;
③系統可預設多段電壓和多段耐壓時長,以滿足用戶使用需求;
④試驗?zāi)0蹇啥ㄖ?,對已?chuàng)建的模板,具有可重新編輯、修改和刪除的功能;
⑤試驗報告自動生成,試驗后自動填寫保存客戶模板報告,該報告可查看可打印;
⑥軟件預留有試驗數據上傳接口,可將試驗數據上傳至用戶服務器,實現試驗數據集中管理與共享;
⑦支持掃碼槍功能,使參數錄入方便快捷。
(7)局放分析功能 系統具備相位分析,指紋圖、頻譜分析,三維圖及二維圖等分析功能,軟件也可以詳查分析某個相位波形,窗口放大和縮小,也可以對該段數據進行頻譜分析,分析放電波形的頻譜含量,使放電波形之間更具可比性,統計分析試驗數據,減少試驗中非穩定性因素對試驗結果的影響。
(8)支持多種輸出電壓和容量,用戶可定制 系統的容量和輸出電壓默認是10kVA/100kV,提供用戶靈活定制模式,參考容量:10/15/20kVA,參考輸出電壓:100/150/200kV。
性能參數
項目 | 描述 |
測量通道 | 2個獨立測量通道 |
采樣頻率 | 20MHz |
測量頻帶 | 3dB帶寬10kHz~1MHz |
程控濾波器分段 | 低端頻率:20kHz,40kHz,60kHz,80kHz ,OFF(9kHz) 高端頻率:100kHz,200kHz,300kHz,400kHz,OFF(1MHz) |
檢測靈敏度 | 0.1Pc |
采樣精度 | 12Bit |
測量范圍 | 0.1pC~10000nC |
本量程非線性誤差 | 5% |
量程 | ×1,×10,×100,×1000,×10000,×100000 (>120dB) |
可測試品的電容量范圍 | 6pF~250µF |
數字濾波 | 10kHz~1MHz 任意選擇 |
試驗電源頻率范圍 | 50Hz~400Hz |
抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
電源 | 交流 AC 220V;頻率 50Hz;功率 300W |
