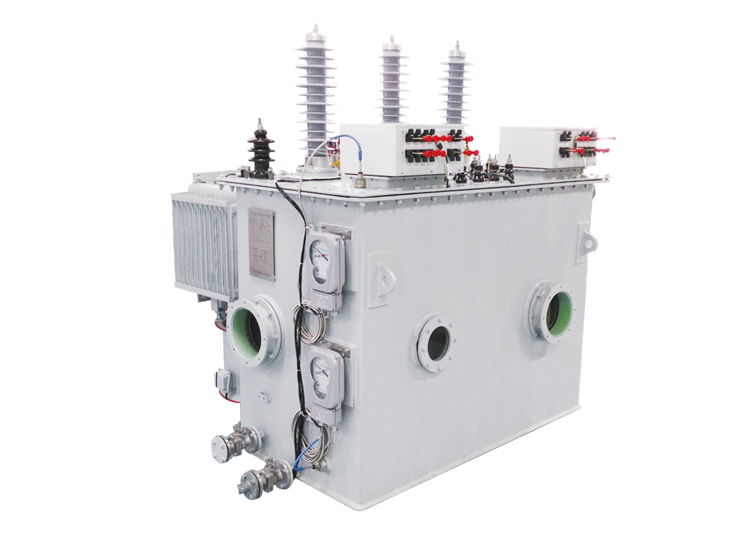

我公司研發的變壓器狀態檢測及驗證平臺，主要用于變壓器絕緣性能傳感器、智能IED及儀器的檢測和功能驗證工作。通過變壓器帶電自激勵或外部加壓來模擬內部常見的局部放電故障類型，實現評價不同類型（UHF、超聲、HFCT等）和不同規格（DN50、DN80、DN100等）局部放電傳感器的性能，驗證和評估局部放電超聲定位及UHF定位，以及檢測和驗證局放檢測儀器、局放智能監測IED的放電脈沖捕捉等功能。此檢測及驗證平臺還能實現對變壓器油中溶解氣體監測IED和離線檢測設備的功能驗證。
TWGM-150 GIS局部放電模擬驗證平臺主要用于GIS局部放電檢測傳感器及主機的性能檢測及功能驗證工作。驗證平臺按照標準GIS結構設計，采用與現場一致的盆式絕緣子、高壓套管等標準部件，能夠真實還原放電信號的產生過程及傳輸特性。GIS局部放電模擬驗證平臺內置無局放試驗變壓器，模型主體采用全新工藝方式制作，選用高絕緣等級的新型材料，背景放電量小于3pC。 局部放電模擬驗證平臺采用了可移動的多種放電類型切換裝置，無需打開殼體或手動旋轉螺桿，通過操作臺即可切換放電類型，移動放電源位置。驗證平臺能夠產生GIS常見的各類放電故障，并可后續在不放氣的狀態下更換放電源，實現對各種類型（UHF、超聲波、HFCT等）局部放電傳感器的性能評價，并能夠評估局部放電檢測裝置的超聲波及UHF定位能力，驗證局部放電檢測主機的放電脈沖捕捉、故障類型識別等功能。驗證平臺采用新型智能操作臺，可通過智能控制軟件一鍵完成升壓、降壓、放電類型切換、放電源位置移動等操作。驗證平臺可為脈沖電流、特高頻、超聲波、SF6氣體分析等檢測技術提供試驗平臺，適用于各電力科研機構、高等院校對GIS絕緣故障診斷進行科學研究、教學實訓，同時也是采購單位、檢測單位、生產廠家對局部放電檢測設備進行考核、驗收的重要試驗設備。

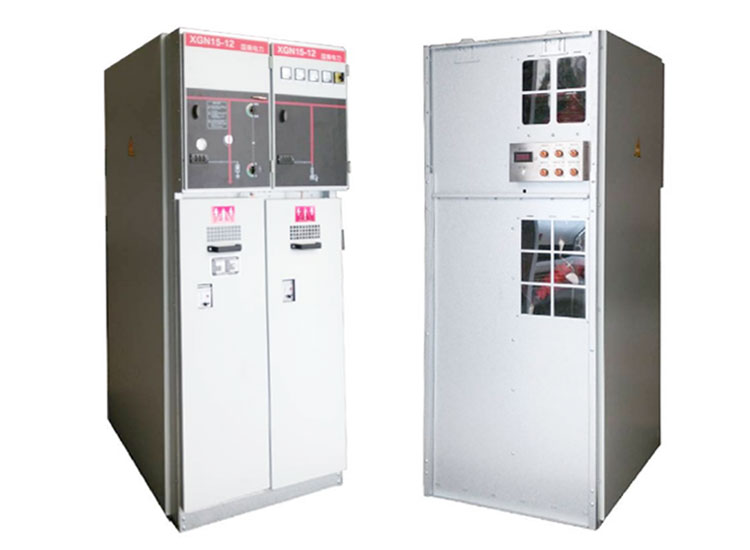

我公司研發的高壓開關柜局部放電模擬驗證平臺主要包括:10kV高壓開關柜局放模型和局部放電控制、檢測系統。l0kⅤ高壓開關柜局放模型基于標準KYN28A-12型戶內金屬鎧裝抽出式高壓開關柜包含柜體、真空斷路器、高壓熔斷器、電流互感器、避雷器、接地開關,滿足IC298、GB3906、DL/404等標準要求。柜內設置放電缺陷及其控制機構,可在開關柜外部通過控制機構切換放電類型、調節放電幅值。局放模型可模擬髙壓開關柜常見的局部放電故障類型,如沿面爬電、固體內放電、接觸不良放電、異物橋接放電、尖端放電、懸浮放電等。局部放電控制、檢測系統包含10kV試驗電源、控制保護裝置、局放檢測耦合電容、局放檢測輸入單元、局放測試儀等設備。滿足GBGB7354-2003《局部放電測量》標準。可完成升降壓控制和局部放電檢測功能。高壓開關柜局部放電模擬驗證平臺適用于開關柜局部放電帶電檢測設備的檢測敏度等性能測試;局部放電超聲及定位能力評估;以及放電脈沖捕捉、故障類型識別等功能驗證。
