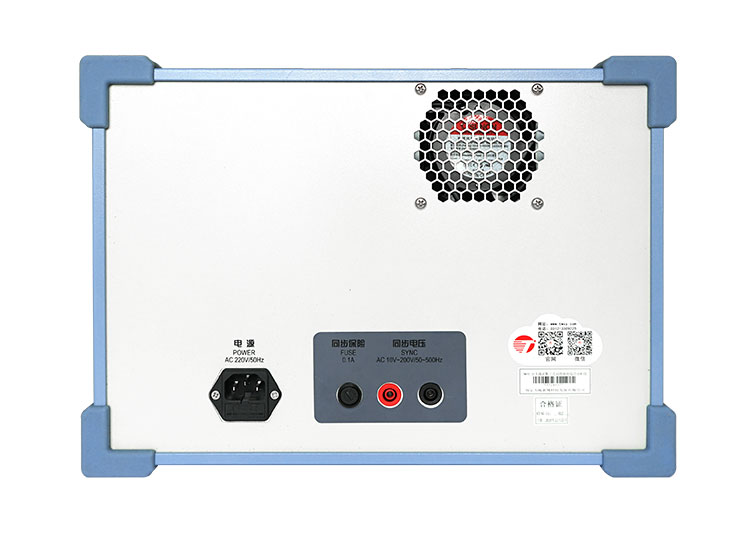

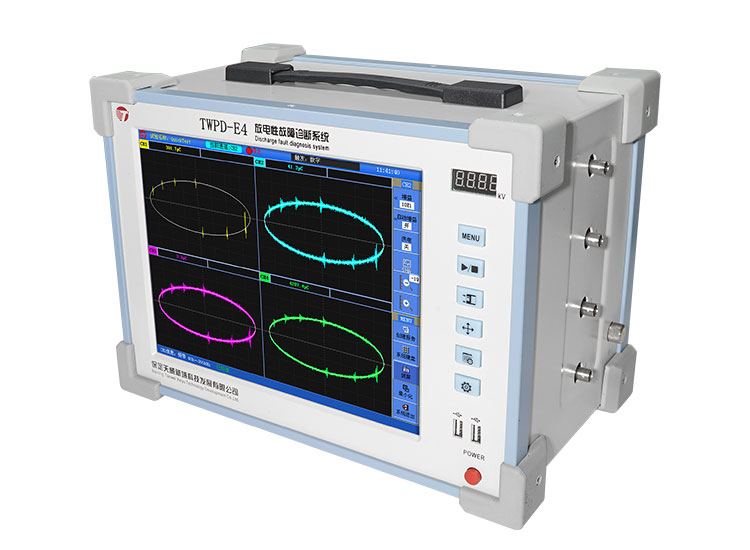

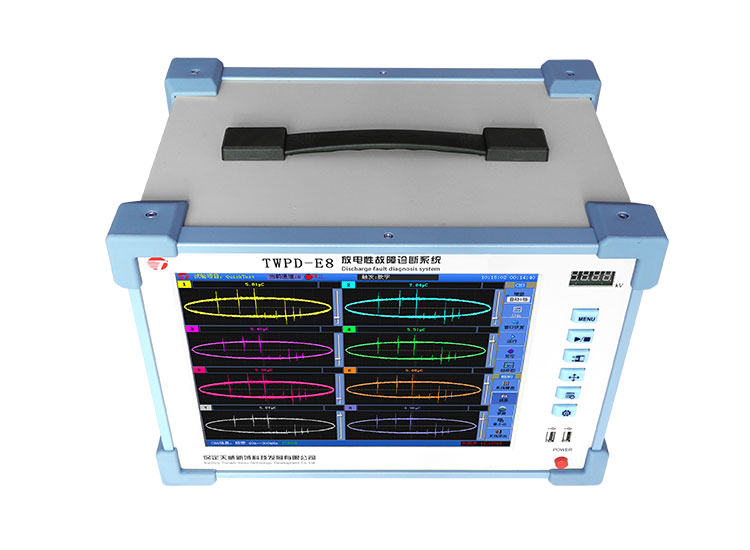

TWPD-E8/E4 放電性故障診斷系統

TWPD-E8/E4放電性故障診斷系統能夠融合HFCT、UHF、AE、TEV等多種局部放電檢測信號,利用放電故障專家診斷系統分析處理數據,評估其運行的健康狀態。適用于多種電壓等級及容量的變壓器等高電壓設備的放電性故障診斷。該系統支持交流、直流局部放電檢測及定位分析,對單個放電脈沖進行時頻分離,采用優化的聚類算法將局部放電信號和噪聲分離。能夠提取多種局部放電特征參量,自動識別放電故障類型,同時提供放電源在線跟蹤定位模式,能夠鎖定放電位置,實時跟蹤位移及強度變化,并將診斷結果和檢修策略通過無線網絡傳送給后臺分析裝置或檢修中心。
業務電話:0312-3309225 售后熱線:0312-3309212

功能特點

1、兼容特高頻傳感器、HFCT傳感器、脈沖電流傳感器、超聲傳感器,并通過多參數融合分析、診斷高壓電氣設備放電性故障;

2、局放信號分析功能,將放電類型識別、聚類分析、智能專家診斷、電聲聯合分析有效融合,使用戶更加簡便、有效地判斷試品故障性質;

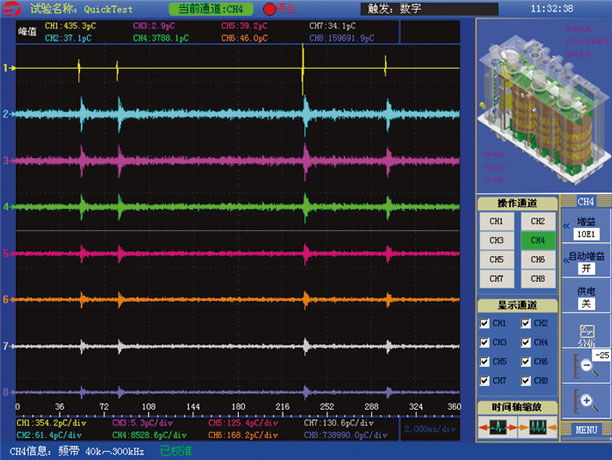

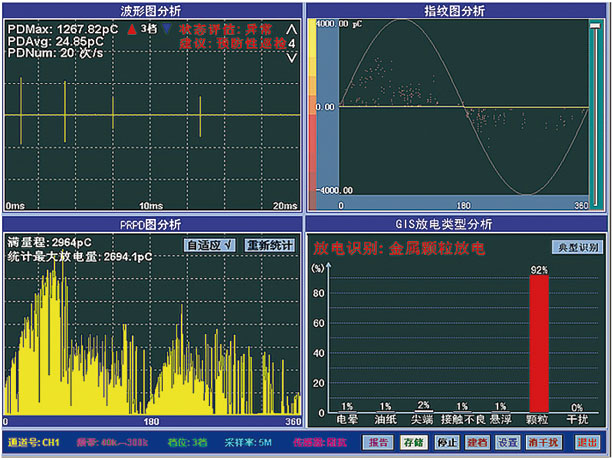

3、具有實時脈沖波形和統計圖譜,既可詳查分析某個相位脈沖,對該脈沖進行頻譜分析,分析放電脈沖的頻譜含量,也可以PRPS、PRPD、Q-N等圖譜進行統計分析;

4、具有實時定位功能,八通道靈活配置,實現電聲,聲聲自動定位;

5、提供多種抗干擾措施:獨特天線噪聲門控、小波消噪、信號極性判別、局放脈沖智能識別、動態抗干擾、頻域消干擾、數字模擬混合濾波等多種抗干擾功能,滿足復雜現場檢測需求;

6、提供放電源短時在線監測及跟蹤定位模式,并將故障定位點進行三維圖形化展示;

7、高速寬帶采集放電脈沖信號,獲取信號完整的時域波形,并對不同放電及噪聲之間的差異提取多種信號特征,從而將不同的放電分離開來,進而診斷設備是否存在放電性故障;

8、能夠無線遠傳數據,用戶能夠遠程訪問檢測數據、分析數據、導出數據;

9、電磁無線同步技術,鎖定放電相位信息。



性能參數



項目描述
測量通道獨立4通道或獨立8通道
傳感器類型輸入單元、HFCT、UHF、AE、TEV
同步方式無線電磁同步
測量頻帶3dB帶寬10kHz-20MHz
程控濾波器分段覆蓋IEC60270標準
測量范圍0.01pC-10000nC
量程×1,×10,×100,×1000,×10000,×100000 (>120dB)
可測試品的電容量范圍6pF-250µF
數字濾波10kHz-1MHz任意選擇
試驗電源頻率范圍交流(AC)50Hz-400Hz;直流(DC)
抗沖擊電壓能力5000V,在各入口和電源端(正、負、AC)
工作頻率50HZ
功耗300W
工作溫度-20℃~45℃
相對濕度≤95%
顯示屏12英寸真彩色TFT觸摸液晶顯示屏,顯示分辨率800×600
外形尺寸寬×高×深(365×263×250)mm
重量16kg
